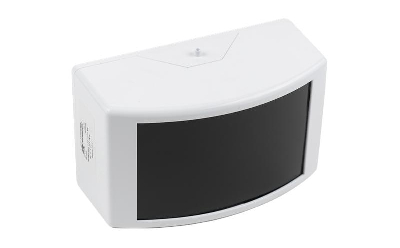

Извещатель пожарный дымовой линейный ИПДЛ–264/1-100-R3 (ИП 212-264/20) Рубеж Rbz-342259

ИПДЛ-264/1- R3 - Извещатель предназначен для работы в составе адресной системы пожарной автоматики совместно с прибором приемно-контрольным и управления охранно-пожарным адресным ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3 (далее ППКОПУ) и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3.
Питание и информационный обмен извещателя осуществляются по адресной линии связи (АЛС) и занимает один адрес.
Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления.
Сигнал от излучателя проходит через контролируемую среду, отражается от отражателя и фиксируется приемником. При возгорании дым от очага возгорания поднимается к потолку, и задымленная среда вызывает затухание оптического луча. В приемнике уровень ослабленного сигнала сравнивается с уровнем сигнала, полученным при настройке и принятым за сигнал, соответствующий оптически чистой среде. Как только отношение достигает установленного порога, формируется сигнал «Пожар», который по линии АЛС транслируется на ППКОПУ.

Извещатель может выпускаться в следующих исполнениях:

ИПДЛ-264/1-50 - R3;

ИПДЛ-264/1-75 - R3;

ИПДЛ-264/1-100 - R3,

Где значение -50, -75 или -100 максимальное расстояние между излучателем и отражателем.
