Модуль релейный РМ-1К-R3 Рубеж Rbz-337614
Новинка
{
"id": 249121,
"canBuy": "Y",
"price": 2993.76,
"priceOld": 0,
"economy": 0,
"number": 1,
"multiplicity": 1 }
[]
| Бренд: | Рубеж |
|---|---|
| Вес, кг: | 0.113 |
| В комплекте с розеткой: | Нет |
Единица измерения: штук
Сохранить или поделиться с близкими:
Цена
{{ priceOld | localeString }}
{{ price | localeString }} / шт.
Экономия
{{ economy*number | localeString }}
Обновлено 06.05.2026
Итого: {{ price*number | localeString }}
Осуществляем бесплатную доставку до терминала транспортных компаний по городу Электросталь и в регионы РФ: «Деловые линии», «ПЭК», «СДЭК». Услуги, транспортной компании оплачиваются Вами отдельно, при получении товара в Вашем городе.
При выборе доставки "Курьер" любой из выбранных транспортных компаний, доставка осуществляется "до двери" покупателя.
Схема работы
- Вы выбираете одну из предложенных транспортных компаний и присылаете нам доверительное письмо на данную транспортную компанию.
- Доставка товара до терминала транспортной компании осуществляется только при наличии оригинала доверительного письма.
- Вы получаете от нас счет на оплату товара
- Доставка товара в транспортную компанию осуществляется в течение 1-2 рабочих дней после поступления денежных средств на наш расчетный счет. Для того чтобы ускорить процесс отправки, вы можете выслать нам копию платёжного поручения с отметкой банка.
Услуги транспортной компании Вы оплачиваете при получении товара. Вместе с товаром Вы получаете комплект документов (оригинал счета, УПД( универсально передаточный документ)). Важно! При оформлении заказа точно указывайте Ваш индекс, адрес, контактный телефон.
Счет на оплату
Онлайн-оплата картой
СБП
Адресные релейные модули являются программируемыми устройствами. Конфигурация задается пользователем с помощью ПО «FireSec «Администратор».
В зависимости от количества выходов (количества реле) релейный модуль выпускается в 2 исполнениях:
РМ-1К-R3 – один выход (ВЫХ1);
РМ-4К-R3 – четыре выхода (ВЫХ1 – ВЫХ4).
Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:
информационных световых табло (ОПОП 1-8 либо аналогичных);
оповещателей звуковых (ОПОП 2-35 либо аналогичных);
оповещателей светозвуковых (ОПОП124-7 либо аналогичных).
Модуль РМ-К-R3 контролирует цепь от каждого реле до исполнительных устройств на обрыв и короткое замыкание во включенном и выключенном состоянии реле.
Адресный релейный модуль получает команды на управление встроенными реле по двухпроводной униполярной адресной линии связи.
Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.
Релейный модуль РМ-К-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Релейный модуль комплектуется устройством подключения нагрузки (УПН) в количестве, равном числу выходов, для обеспечения контроля линии на КЗ и обрыв. УПН представляет собой плату с установленными диодами, входным клеммником для подключения к линии от реле и выходным клеммником для подключения к нагрузке (исполнительному устройству).
Вместо УПН для контроля цепи можно использовать диоды.
Также возможно подключение на один выход нескольких табличек ОПОП 1-8 или ОПОП 1-8М. В этом случае таблички подключаются параллельно на линию и в конце линии устанавливается один диод, обеспечивающий протекание контрольного тока. Для контроля состояния «Обрыв» во включенном состоянии выхода необходимо обеспечить протекание тока через нагрузку, величиной не менее 10 мА. Если устройство нагрузки потребляет ток менее 10 мА, то параллельно ему подключается резистор для повышения тока потребления. Однако подавляющее большинство устройств, подключаемых к выходам модуля РМ-К-R3 имеет токопотребление выше 10 мА (табло, сирены и т. д.), а следовательно в установке данного резистора нет необходимости.
В системе каждое реле адресного релейного модуля РМ-К-R3 представляет собой отдельное логическое устройство, т.е. каждое реле определяется как отдельное полноценное устройство и имеет свой адрес в системе. Так, релейный модуль РМ-4К-R3 представляет собой четыре отдельных устройства и занимает четыре адреса (на каждый выход – свой адрес). При конфигурации модуля адрес задается только выходу №1, всем остальным выходам (при их наличии) адреса присваиваются автоматически в возрастающем порядке, начиная с заданного адреса.
В зависимости от количества выходов (количества реле) релейный модуль выпускается в 2 исполнениях:
РМ-1К-R3 – один выход (ВЫХ1);
РМ-4К-R3 – четыре выхода (ВЫХ1 – ВЫХ4).
Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:
информационных световых табло (ОПОП 1-8 либо аналогичных);
оповещателей звуковых (ОПОП 2-35 либо аналогичных);
оповещателей светозвуковых (ОПОП124-7 либо аналогичных).
Модуль РМ-К-R3 контролирует цепь от каждого реле до исполнительных устройств на обрыв и короткое замыкание во включенном и выключенном состоянии реле.
Адресный релейный модуль получает команды на управление встроенными реле по двухпроводной униполярной адресной линии связи.
Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.
Релейный модуль РМ-К-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Релейный модуль комплектуется устройством подключения нагрузки (УПН) в количестве, равном числу выходов, для обеспечения контроля линии на КЗ и обрыв. УПН представляет собой плату с установленными диодами, входным клеммником для подключения к линии от реле и выходным клеммником для подключения к нагрузке (исполнительному устройству).
Вместо УПН для контроля цепи можно использовать диоды.
Также возможно подключение на один выход нескольких табличек ОПОП 1-8 или ОПОП 1-8М. В этом случае таблички подключаются параллельно на линию и в конце линии устанавливается один диод, обеспечивающий протекание контрольного тока. Для контроля состояния «Обрыв» во включенном состоянии выхода необходимо обеспечить протекание тока через нагрузку, величиной не менее 10 мА. Если устройство нагрузки потребляет ток менее 10 мА, то параллельно ему подключается резистор для повышения тока потребления. Однако подавляющее большинство устройств, подключаемых к выходам модуля РМ-К-R3 имеет токопотребление выше 10 мА (табло, сирены и т. д.), а следовательно в установке данного резистора нет необходимости.
В системе каждое реле адресного релейного модуля РМ-К-R3 представляет собой отдельное логическое устройство, т.е. каждое реле определяется как отдельное полноценное устройство и имеет свой адрес в системе. Так, релейный модуль РМ-4К-R3 представляет собой четыре отдельных устройства и занимает четыре адреса (на каждый выход – свой адрес). При конфигурации модуля адрес задается только выходу №1, всем остальным выходам (при их наличии) адреса присваиваются автоматически в возрастающем порядке, начиная с заданного адреса.
| Бренд: | Рубеж |
|---|---|
| В комплекте с розеткой: | Нет |
Похожие товары
Новинка
| Артикул: | Rbz-337434 |
|---|---|
| Бренд: | Рубеж |
| Артикул: | EA06.001.023 |
|---|---|
| Бренд: | Евроавтоматика F&F |
Новинка
| Артикул: | Rbz-337438 |
|---|---|
| Бренд: | Рубеж |
| Артикул: | 563492200000 |
|---|---|
| Бренд: | FINDER |

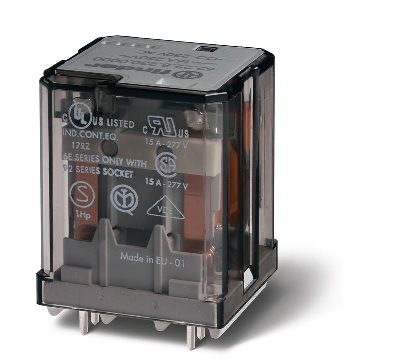

| Артикул: | 622390120300 |
|---|---|
