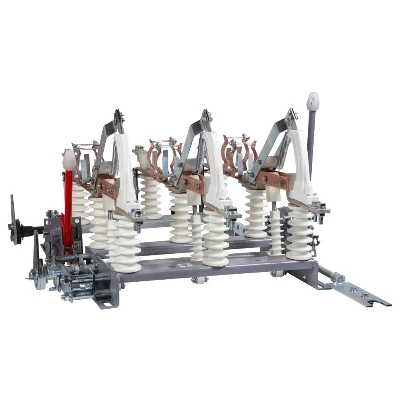

Выключатель нагрузки 3п 630А ВНА 10/630 П з И2 УХЛ2 КЭАЗ 142388
{
"id": 337736,
"canBuy": "N",
"price": 0,
"priceOld": 0,
"economy": 0,
"number": 1,
"multiplicity": 1 }
[]
| Бренд: | КЭАЗ |
|---|---|
| Вес, кг: | 55 |
| Дистанционное управление: | Нет |
| Предварительно собран: | Да |
| Тип разъединителя: | Заземляющий разъединитель |
| Номинальное напряжение, В: | 10000 кВ |
Единица измерения: штук
Сохранить или поделиться с близкими:
Цена
{{ priceOld | localeString }}
{{ price | localeString }} / шт
Экономия
{{ economy*number | localeString }}
Обновлено 03.06.2026
Итого: {{ price*number | localeString }}
Осуществляем бесплатную доставку до терминала транспортных компаний по городу Электросталь и в регионы РФ: «Деловые линии», «ПЭК», «СДЭК». Услуги, транспортной компании оплачиваются Вами отдельно, при получении товара в Вашем городе.
При выборе доставки "Курьер" любой из выбранных транспортных компаний, доставка осуществляется "до двери" покупателя.
Схема работы
- Вы выбираете одну из предложенных транспортных компаний и присылаете нам доверительное письмо на данную транспортную компанию.
- Доставка товара до терминала транспортной компании осуществляется только при наличии оригинала доверительного письма.
- Вы получаете от нас счет на оплату товара
- Доставка товара в транспортную компанию осуществляется в течение 1-2 рабочих дней после поступления денежных средств на наш расчетный счет. Для того чтобы ускорить процесс отправки, вы можете выслать нам копию платёжного поручения с отметкой банка.
Услуги транспортной компании Вы оплачиваете при получении товара. Вместе с товаром Вы получаете комплект документов (оригинал счета, УПД( универсально передаточный документ)). Важно! При оформлении заказа точно указывайте Ваш индекс, адрес, контактный телефон.
Счет на оплату
Онлайн-оплата картой
СБП
Выключатель нагрузки серии ВНА (выключатель нагрузки автогазовый) представляет собой коммутационный аппарат, предназначенный для работы в электрических сетях переменного трехфазного тока напряжением 10 (6) кВ. Он занимает промежуточное положение между разъединителем и силовым выключателем, поскольку способен отключать рабочие токи нагрузки, но не предназначен для разрыва цепей короткого замыкания.
Назначение и область применения
Основное назначение выключателей ВНА - включение и отключение под нагрузкой участков электрических цепей напряжением до 10 кВ, частотой 50-60 Гц, с номинальным током в соответствии со структурой обозначения.
Конструктивно выключатель ВНА устанавливается в следующих типах распределительных устройств:
Комплектные распределительные устройства (КРУ)
Камеры стационарные одностороннего обслуживания (КСО)
Комплектные трансформаторные подстанции (КТП) внутренней установки
Важная особенность: эти аппараты обеспечивают видимый разрыв цепи в отключенном положении и безопасное заземление отключенного участка для производства работ
Принцип действия и конструктивные особенности
Автогазовое дугогашение
Выключатель ВНА относится к коммутационным аппаратам с автогазовым дугогасительным устройством. Принцип работы основан на гашении электрической дуги, возникающей при размыкании контактов, потоком газов, выделяющихся из стенок дугогасительной камеры под воздействием высокой температуры дуги.
В дугогасительной камере установлены специальные вкладыши из полиметилметакрилата (органического стекла). При горении дуги материал вкладышей интенсивно разлагается с выделением большого количества газов, давление в камере повышается, дуга охлаждается и гаснет.
Конструкция
Основные элементы конструкции выключателя ВНА:
Рама - несущая металлическая конструкция
Изоляторы - опорные и тяговые
Главные контакты (неподвижные и подвижные) - обеспечивают прохождение рабочего тока
Дугогасительные контакты - размыкаются после главных, принимая на себя дугу
Дугогасительные камеры - по одной на каждый полюс
Вал управления - передает движение от привода к контактам
Пружинный механизм - обеспечивает быстроту операций включения и отключения
Особенности кинематики
При включении сначала замыкаются главные контакты, затем дугогасительные. При отключении последовательность обратная: сначала размыкаются главные контакты (без дуги, так как цепь еще замкнута через дугогасительные), затем дугогасительные контакты, на которых и возникает дуга, гасимая в камере.
Назначение и область применения
Основное назначение выключателей ВНА - включение и отключение под нагрузкой участков электрических цепей напряжением до 10 кВ, частотой 50-60 Гц, с номинальным током в соответствии со структурой обозначения.
Конструктивно выключатель ВНА устанавливается в следующих типах распределительных устройств:
Комплектные распределительные устройства (КРУ)
Камеры стационарные одностороннего обслуживания (КСО)
Комплектные трансформаторные подстанции (КТП) внутренней установки
Важная особенность: эти аппараты обеспечивают видимый разрыв цепи в отключенном положении и безопасное заземление отключенного участка для производства работ
Принцип действия и конструктивные особенности
Автогазовое дугогашение
Выключатель ВНА относится к коммутационным аппаратам с автогазовым дугогасительным устройством. Принцип работы основан на гашении электрической дуги, возникающей при размыкании контактов, потоком газов, выделяющихся из стенок дугогасительной камеры под воздействием высокой температуры дуги.
В дугогасительной камере установлены специальные вкладыши из полиметилметакрилата (органического стекла). При горении дуги материал вкладышей интенсивно разлагается с выделением большого количества газов, давление в камере повышается, дуга охлаждается и гаснет.
Конструкция
Основные элементы конструкции выключателя ВНА:
Рама - несущая металлическая конструкция
Изоляторы - опорные и тяговые
Главные контакты (неподвижные и подвижные) - обеспечивают прохождение рабочего тока
Дугогасительные контакты - размыкаются после главных, принимая на себя дугу
Дугогасительные камеры - по одной на каждый полюс
Вал управления - передает движение от привода к контактам
Пружинный механизм - обеспечивает быстроту операций включения и отключения
Особенности кинематики
При включении сначала замыкаются главные контакты, затем дугогасительные. При отключении последовательность обратная: сначала размыкаются главные контакты (без дуги, так как цепь еще замкнута через дугогасительные), затем дугогасительные контакты, на которых и возникает дуга, гасимая в камере.
| Бренд: | КЭАЗ |
|---|---|
| Дистанционное управление: | Нет |
| Предварительно собран: | Да |
| Тип разъединителя: | Заземляющий разъединитель |
| Номинальное напряжение, В: | 10000 кВ |
| Количество полюсов: | 3-полюсное |
| Номинальный ток, А: | 630 А |
| Тип изоляционного материала: | Фарфор |
